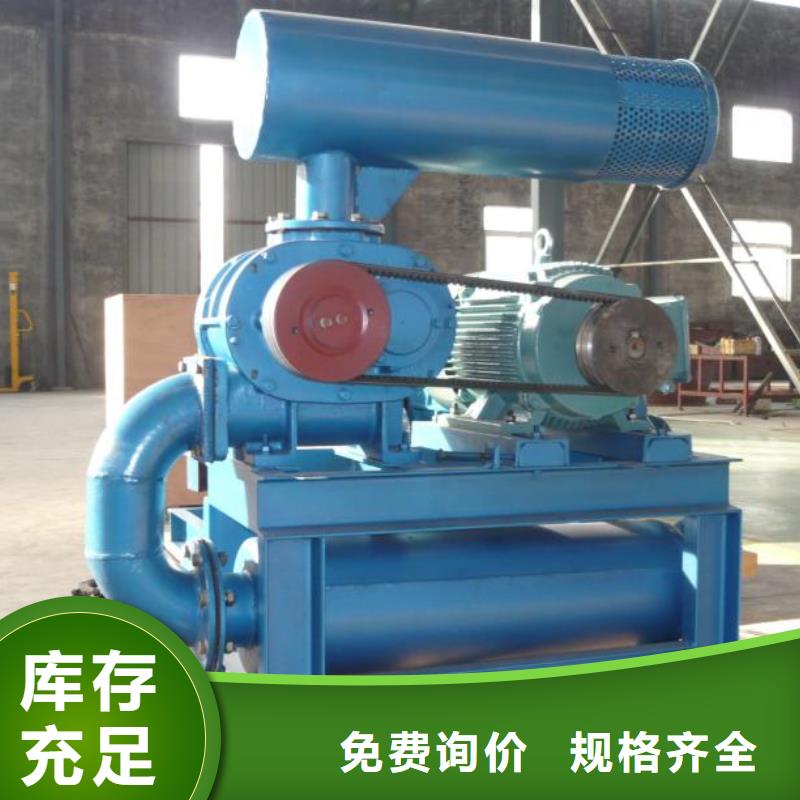

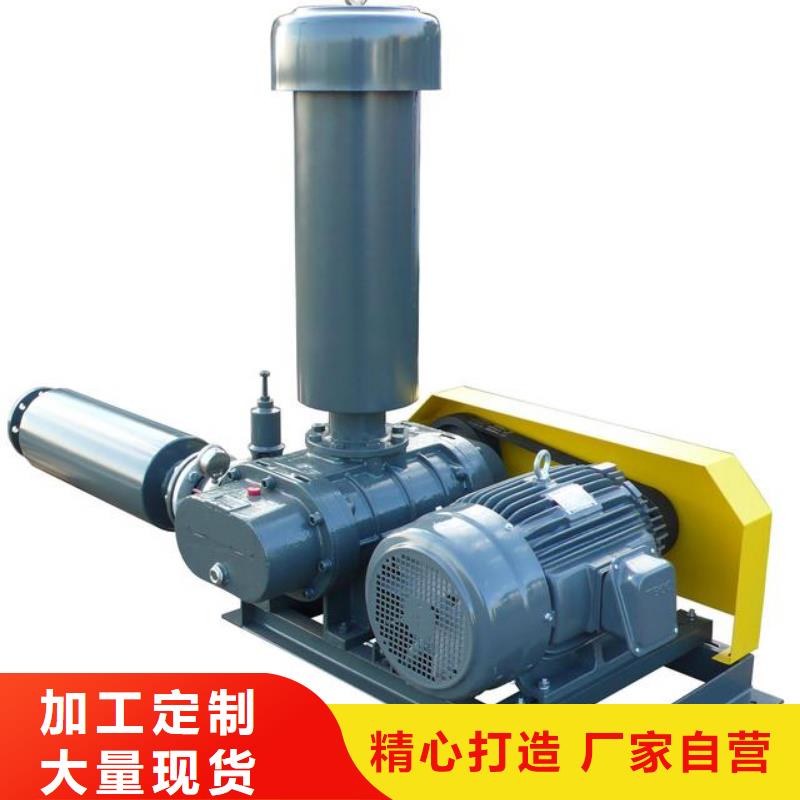

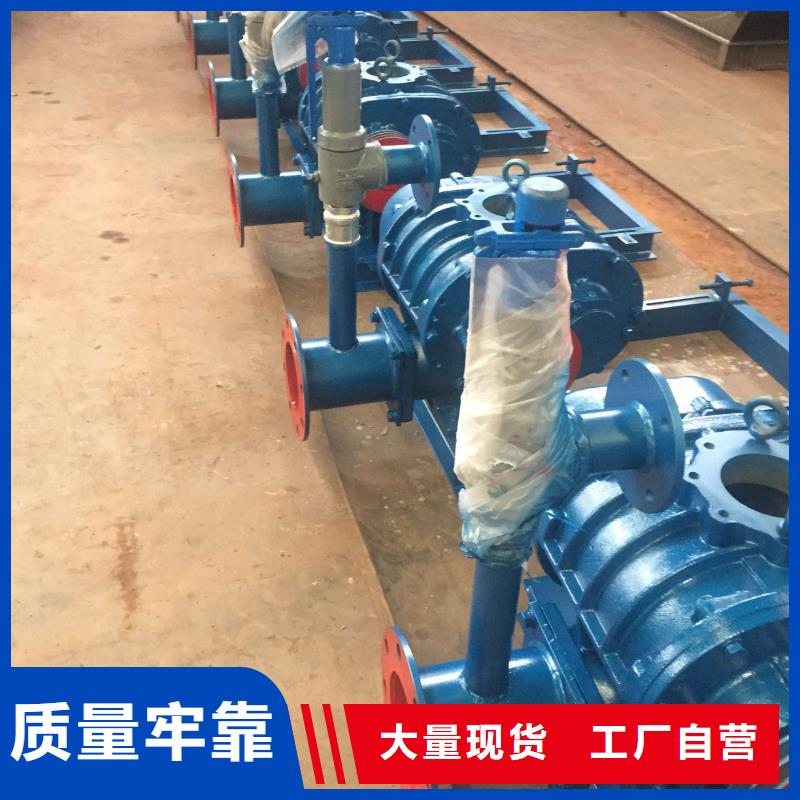

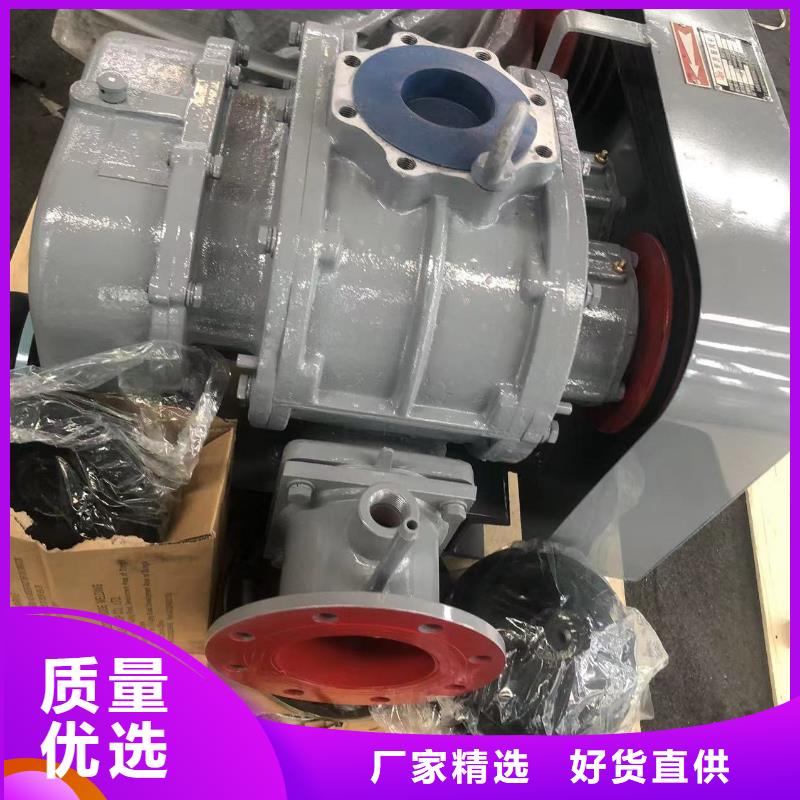

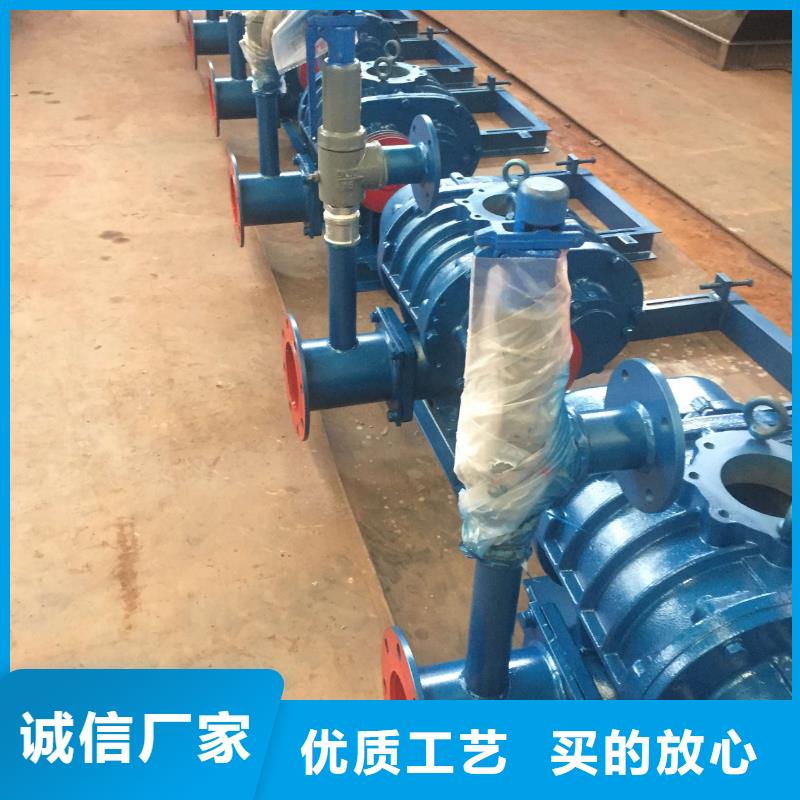

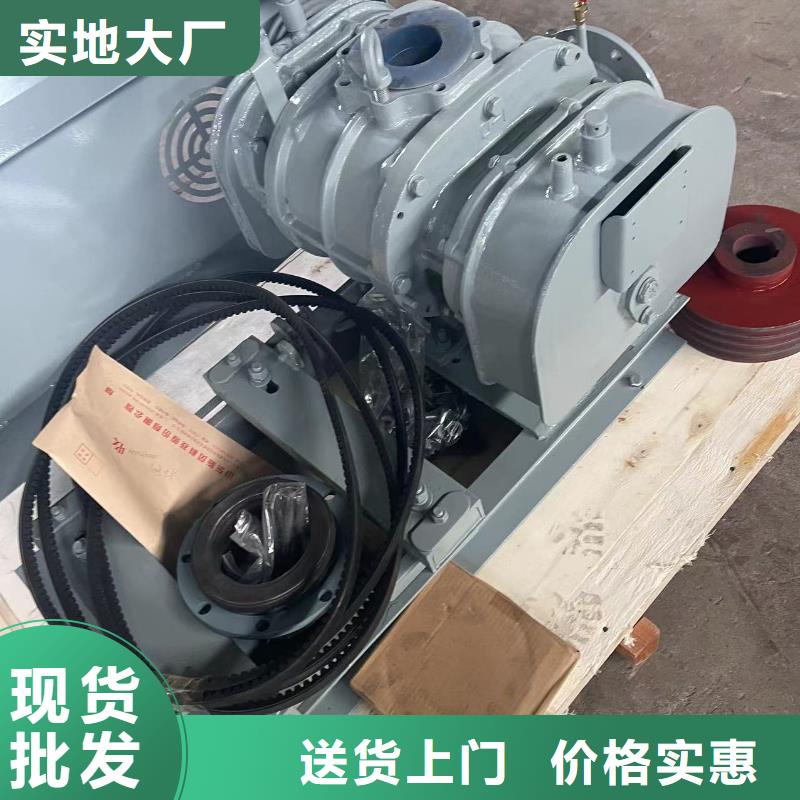

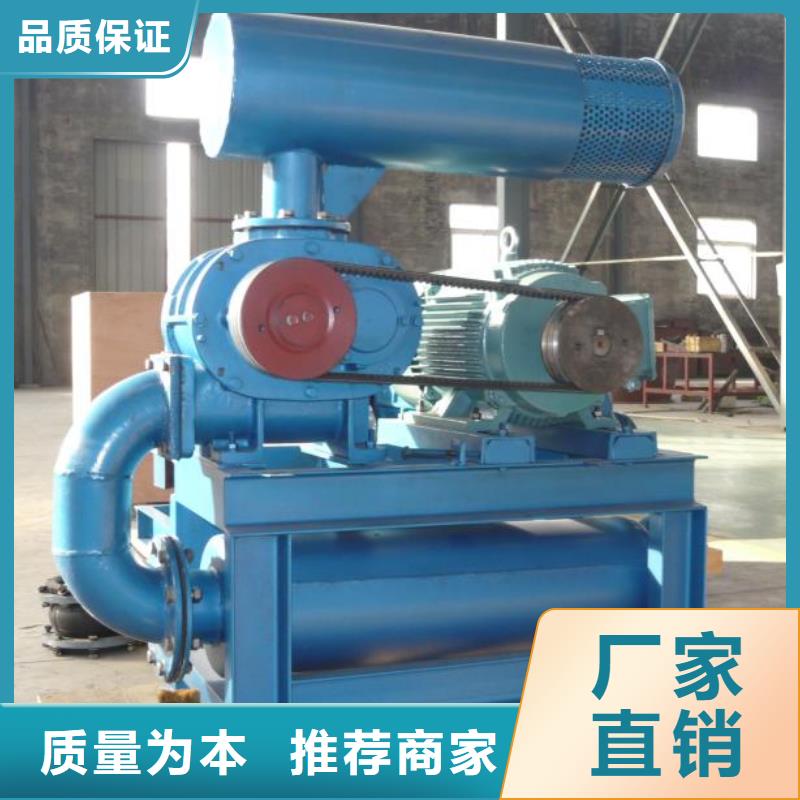

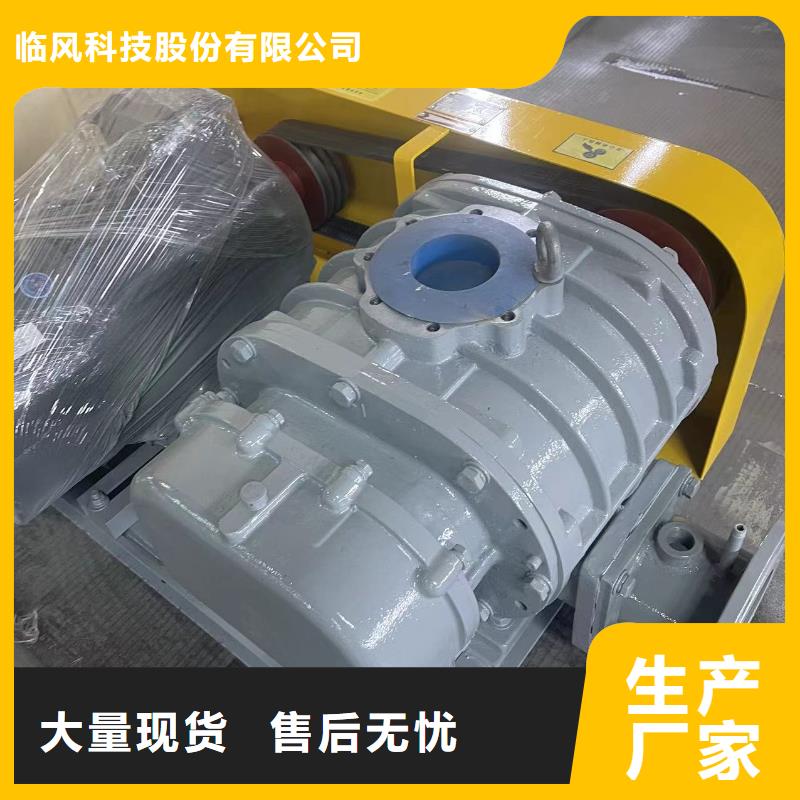

锦州北镇一、LFSR三叶风机构造说明 工作原理：电机通过V型带带动鼓风机，使吸入的空气通过一对三叶型叶轮的回转从排气口排出。 （关于风机详细结构，请看此说明书第13页的鼓风机展开图） 二、LFSR风机安装注意事项 ① 请不要把风机设置在易产生有机溶剂、涂料等易燃性气体和腐蚀性气体的场所，以防火灾和中毒。 ② 请不要把风机设置在人经常通过和儿童经常出入的场所，以防受伤和烫伤。 ③ 风机房内温度应在40℃以下，超过40℃将会极大缩短鼓风机和电机的寿命，请设置换气扇，确保室温在40℃以下。冬季气温长期在0℃以下时，应注意齿轮油会固化，运转一段时间后，温度会上升。 ④ 地基要牢固，表面要平整，地基要高出地面。 ⑤ 风机周围空间应满足风机拆卸和检修用。 ⑥ 风机室外配置时，请设置防雨棚。 三、LFSR风机配管安装注意事项 ① 风机管道要挠性连接，不要在上面堆放杂物。 ② 管道材料应能承受排气时的温度和风压（可采用钢管）。 ③ 管道内部清洁，防止杂物进入。 ④ 安装一个逆止阀，防止由于反转而引起的回流进入鼓风机。 ⑤ 多台鼓风机并列运转的场合，各分管道上必须设置闸阀（其中一台风机检修时，可截止该管道）。 ⑥ 管道上设置放空阀，防止风机带负荷起动或关停。 风机必须空载起动或关停。 四、LFSR风机操作前注意事项 ① 清扫管道内的异物，并保持管道内的清洁。 ② 检查螺栓、螺母连接松紧情况。 ③ 必须安装皮带罩，防止衣服和手等卷入皮带和皮带轮之间。 ④ 将管道上的闸阀全部打开，否则风机超负荷运转，机器受损。 ⑤ 加入齿轮油，油面静止于油标中心位置（风机出厂时已加注齿轮油，风机起动前务必确认运输过程中有无泄漏）。 ⑥ 检查V型带的张力和皮带轮的偏正，风机出厂时已调整好，请确认在运输与安装过程中有无松动。 ※ 可以用钢板尺或绳子找正皮带轮，并调整张紧程度，如使用张力计可以更方便的调整皮带的张力，而且，运行2～3天后，因皮带与皮带轮的磨合，若皮带变松弛，请重新调整。 ⑦ 加注轴承润滑脂，可用油枪加至油从压盖上的泄漏孔泄出为止（风机出厂时已加润滑脂）。 ⑧ 检查电源的电压和频率，检查电缆线的连接；从皮带轮侧看主动轴回转方向为逆时针。 ⑨ 用手盘动皮带轮，确认鼓风机转动无异常时，方可启动风机。 五、LFSR风机运转注意事项 ① 运行初期由于润滑油的粘滞而有噪音和电流过高的情况，运行10～20分钟，可自行消失。 ② 流量大小不能通过开关阀门来调整。 该风机是容积型压缩机，通过调整转速来改变流量和轴功率；关闭阀门，压力上升，风机超负荷运转，易被烧坏。故通过改变转速或增加溢流管道来调整流量。 ③ 鼓风机应在规定的压力范围内工作。超负荷运转风机受损，特别是电机电流值要低于铭牌上的额定值，否则电机寿命降低或烧损。 ④ 压力表开关处于常闭状态，如需测定压力时，可将压力表开关打开。压力表在正常使用后，务必将顶端橡胶尖剪去，使与大气相通，否则不能准确显示实际压力。 ⑤ 同一机型噪音也有差异，因为风机在机械室内的位置及配管情况不同会造成噪音的差异。 山东临风科技 罗茨风机 孙成利
